Die Speicherwand

Die Speicherwandeffizienz

INNOVATIVE HEIZUNG

Ein wesentlicher Betrag zum kostengünstigen Erwärmen eines beheizten Gebäudes,
Nutzung von “ Restwärmeenergien “

Ein massiver Baustoff speichert bekanntlich die Wärme sehr gut. Durisol-Wände mit ihrem massiven Kern aus Beton eignen sich ganz hervorragend als zusätzlicher Wärmespeicher für Ihre Solaranlage und sind auch mit anderen Heizsystemen kombinierbar. Als Heiz- und Kühlmedium in Kombination mit Wärmepumpen bietet die Durisol-Speicherwand einen zusätzlichen Vorteil.
Eine Solaranlage bringt nur so lange Energie, solange auch ein Abnehmer vorhanden ist. An vielen Tagen im Jahr scheint die Sonne nicht direkt, der Kollektor wird aber dennoch durch den diffusen Anteil der Sonneneinstrahlung erwärmt. Übliche Solarspeicher (Boiler und Pufferspeicher) sind für diese „trüben Tage“ nicht ausgelegt. Dieses generelle Speicherproblem kann durch den Einsatz der Durisol- Speicherwand ganz einfach gelöst werden. Durch die Möglichkeit auch Wärme aus niedrigen Vorlauftemperaturen (22 bis 40°C) sinnvoll zu speichern, ergibt sich eine wesentliche Erhöhung des Anlagen- Wirkungsgrades, und somit eine Steigerung des Kosten-Nutzen-Faktors Ihrer Solaranlage.

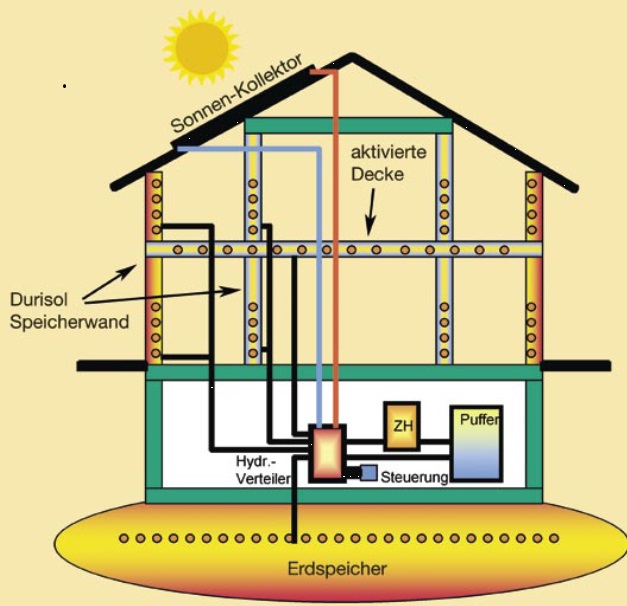

Wie funktioniert die DURISOL-Speicherwand?

Das Prinzip der Speicherwand ist sehr einfach und beruht nicht auf Elektronik oder Hightech, sondern folgt einfach den physikalischen Gesetzen.
Der Betonkern der Durisol-Wand kann Wärme speichern - wie jede andere Betonwand auch. Das besondere am Durisol-Stein ist seine interne Dämmung. Dadurch wird die gespeicherte Wärme nicht schlagartig wieder abgegeben, sondern über einen langen Zeitraum gespeichert und sehr langsam abgegeben, ähnlich dem Prizip eines Kachelofens.
Wird eine aktive Heizung in den Betonkern eingebettet, sprechen wir von der Betonkernaktivierung.

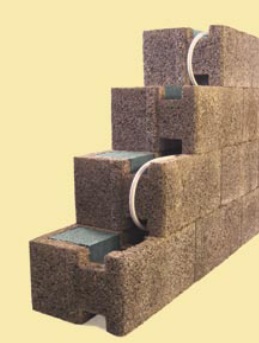

Durisol Speicherwand

Die in dem Betonkern der Außenwand eingespeiste Sonnenenergie ermöglicht ein gewünschtes Temperaturniveau von 20° Celsius, so dass die Transmissionsverluste des Gebäudes zusätzlich verringert werden und temporär auf den theoretischen U-Wert = 0 sinken.

Die Speichermasse ist wichtig

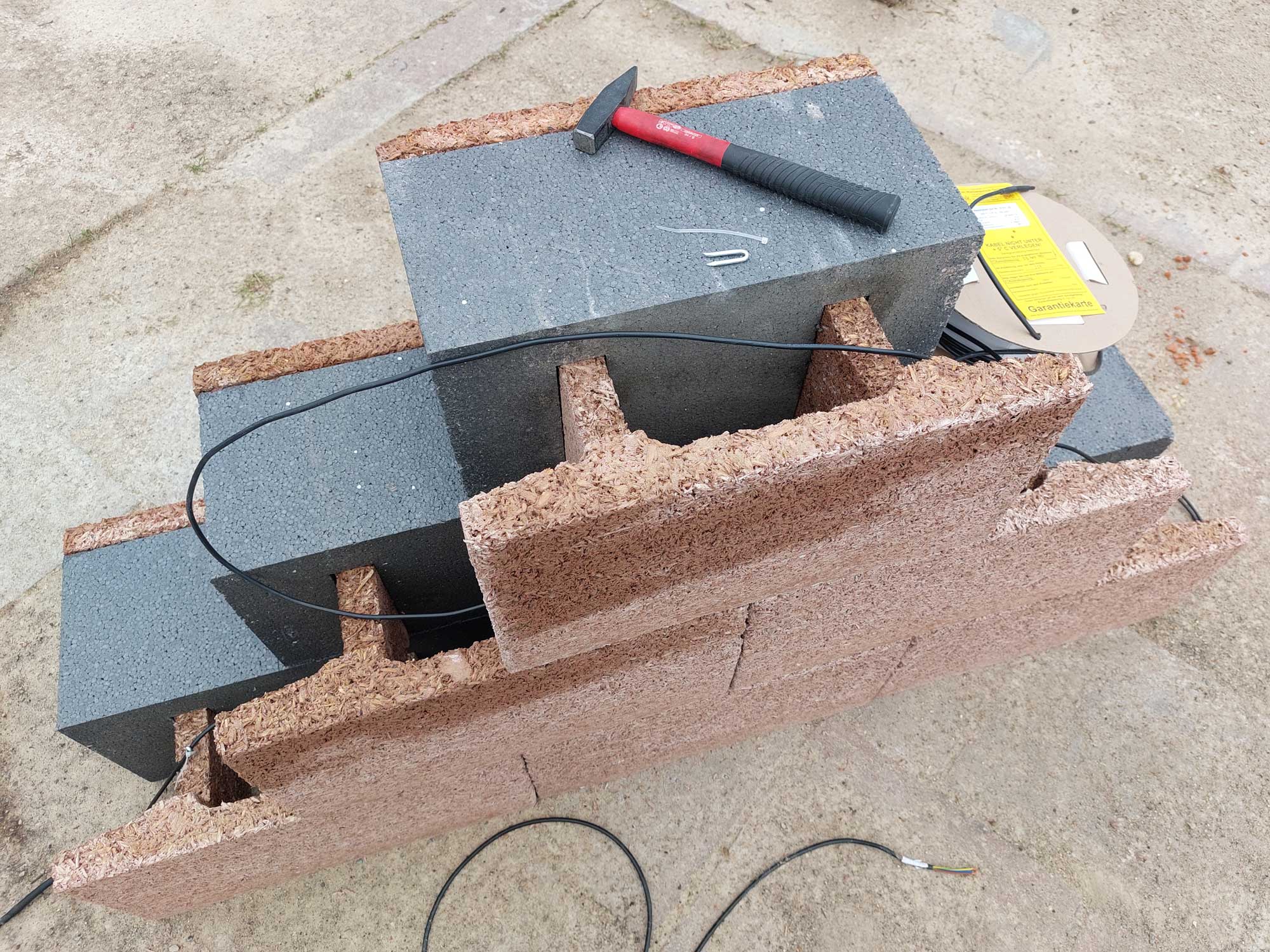

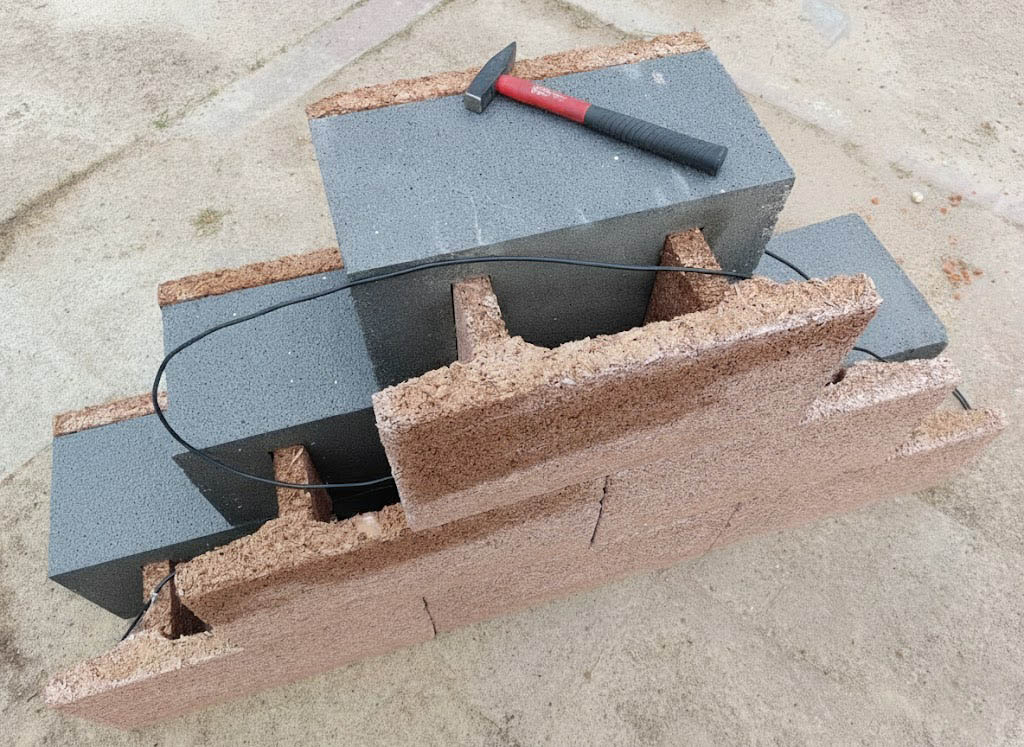

Auch ohne Energiezufuhr durch Rohr oder Kabel hat die Wand Ihre Speichermasse. Die Holzspanstein Wand reguliert das Raumklima bereits ohne Zuleitungen irgendwelcher Art. Das ist schon eine Speicherung.

Ohne die wandeigene Speichermasse würden die Wohnräume im Sommer stark aufheizen. Die Gebäudehülle würde von einem heißen Tag zum nächsten heißen Tag die Temperaturen schubweise anheben.

Speicherwand

Die Speicherwandeffizienz
Berechnungstabelle zur Ermittlung der
Energiespeicherfähigkeit des Wandbetons

Die in dem Betonkern der Außenwand eingespeiste Sonnenenergie ermöglicht ein gewünschtes Temperaturniveau von 20° Celsius, so dass die Transmissionsverluste des Gebäudes zusätzlich verringert werden und temporär auf den theoretischen U-Wert = 0 sinken.

Berechnungsbeispiel über die Wärmespeicherfähigkeit:
Einfamilienhaus Beispiel mit 90m² Innenwand- und 120 m² Außenwandanteil.

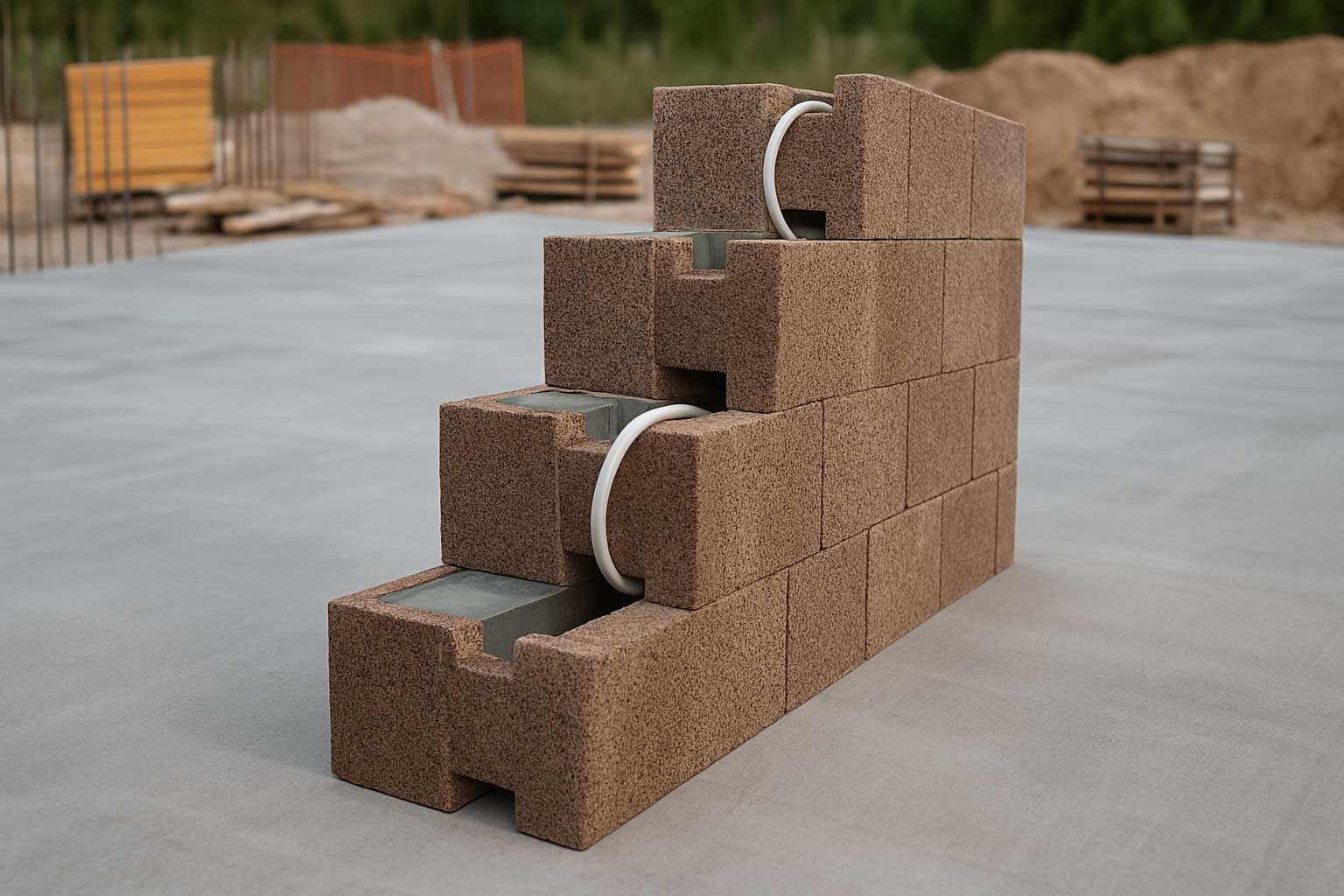

Die Wände werden direkt über die in dem Wand- Betonkern verlegten PVC- Rohre per Kollektor um ca. 5°C erwärmt.

a) 90 m² Innenwände aus DMi 25/18 13 m³ Wandbeton entsprechen 44 KW/h
b) 120 m² Außenwände aus DSs 37,5-12 11 m³ Wandbeton entsprechen 38 KW/h

Gesamt Speicherkapazität bei 24 m³ Wandbeton entsprechen 82 KW/h Speicherkapazität

Ergebnis :

20 m³ Wandbeton können bei einer Temperaturanhebung von nur 5°C die Energiemenge von 68 KW/h aufnehmen und über den Tag / Nacht- Rhythmus speichern und abgeben.  .

Ermitteln Sie selbst Ihren Speicherungsvorteil anhand Ihrer geplanten Wandflächen

Berechnungsformel zur Speicherfähigkeit von Beton: z.B. 20m³ x 2200 Kg/m³ x 0,31 W/KgK x 5° = 68 KWh

BetonDelta T
1°C
Delta T
3°C
Delta T
5°C
Delta T
8°C
Delta T
10°C
1 m³
1 KW/h1 KW/h3 KW/h5 KW/h7 KW/h
5 m³3 KW/h7 KW/h17 KW/h27 KW/h34 KW/h
10 m³7 KW/h14 KW/h34 KW/h55 KW/h68 KW/h
20 m³14 KW/h27 KW/h68 KW/h109 KW/h136 KW/h
30 m³20 KW/h61 KW/h102 KW/h164 KW/h205 KW/h
40 m³27 KW/h81 KW/h136 KW/h218 KW/h272 KW/h
50 m³34 KW/h102 KW/h170 KW/h272 KW/h341 KW/h
